非接触式引伸计是一种非接触、光学应变测量装置，配合馥勒试验机用于测量拉伸试样的平均厚度、长度和宽度，无需在试验过程中接触试样。在整个馥勒拉伸试或压缩测试期间，直到试样断裂，都可以进行测量。馥勒非接触式引伸计应用于任何材料、金属、塑料、复合材料的拉伸变形测试，弹性模量测试等，只需要做好一组标记即可。系统的测量输出可以是模拟量的或RS232串口的，可替代机械式引伸计，与不同的试验机连接使用。如果选用独立PC作为成像处理单元，引伸计可以方便的与不同的试验机连接切换。

　　非接触式引伸计应用范围：

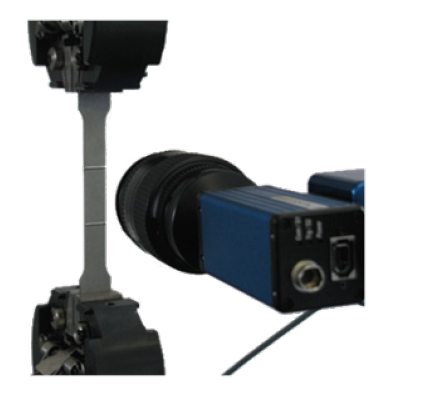

　　系统包括单个相机和云台，馥勒提供用于平面样品的LED照明或用于圆柱形或平面样品的圆顶灯。云台安装在可调整的支架上，并且可以朝向或远离样品移动，以调整不同的视野。非接触式引伸计系统适用于金属、箔、复合材料或塑料的拉伸测试、压缩测试等。其视野可达200mm，根据ISO 9513（或当量）的精度可达1级或更高，分辨率为1μm，具有200mm视野。它适合于根据ISO 10113和10275（GB/T5027和GB/T5028或当量）测量R值，N值，并根据ISO 6892（GB/T228）测量弹性段应变、最大力伸长率和断裂伸长率。

　　非接触式引伸计产品特点说明：

　　1、系统可以对样品不接触，对材料特性试验没有任何影响。

　　2、系统能够同时进行轴向和横向测量，可使用涂有油漆喷涂、标记笔或粘贴标志的黑色或白色点或线标记标尺长度。可以标记多达10个直线标尺标记或多达100个点标记，用于长度和宽度测量或应变分析

　　3、非接触式引伸计在合适的背光条件下，横向测量可以通过垂直线、点阵或使用样本边缘进行。随机点模式可用于研究局部应变分布；

　　4、非接触式引伸计相机图像可以离线查询分析，并复现整个试验过程。所有的测量都可以保存在软件内并可以以Excel格式导出；

　　5、非接触式引伸计测控软件系统可以独立运行，也可与试验机软件通讯联控。

　　6、馥勒非接触式引伸计校准曲线将自动计算，新的结果可以实时存储和记录，为图像分析做好准备。

　　7、测量可以通过RS232串口或可选的模拟量模块输出，采样频率高达500赫兹。

  　　8、在馥勒试验机软件中，可进行分析图像、校准曲线，将所得的测量值转换成毫米等操作，通过曲线还可校正光学系统的任何失真、跳动或失准。校准是否精确取决于相机安装固定是否牢固，并且焦点保持在恒定的与预设范围内。
